どんな加工方法？エンボス加工の仕組みや種類、特徴を解説
紙製品や樹脂フィルムなどの表面に、細かな凹凸や立体的な模様が付いているのを見たことはありませんか。こうした模様を形成する技術の一つが、エンボス加工です。この記事では、基本的な仕組みや代表的な方法、期待できる効果、メリット・デメリット、加工を検討する際の注意点について解説します。
エンボス加工とは？
エンボス加工とは、素材の表面に凹凸を形成する加工技術のことです。紙や樹脂フィルム、金属、布など、さまざまな材料に用いられています。身近な例としては、立体的な模様を付けた紙製パッケージや、表面に細かな凹凸を持つフィルムなどが挙げられます。
用途は装飾に限りません。工業分野では、表面の接触状態や光学的な特性を調整する目的でも利用されています。ただし、加工によって得られる効果は、素材や凹凸の形状、使用条件などによって異なります。
どのような仕組みで凹凸を付ける？
基本的には、凹凸を設けた型やロールを素材に押し当て、表面に模様を形成します。例えば、紙製品では、対応する形状の型を使い、圧力を加えて立体的な模様を付ける方法があります。一方、樹脂フィルムでは、加熱したロールなどを利用し、熱と圧力によって表面形状を転写する方法が用いられます。
ただし、すべての素材に同じ設備や条件を使用できるわけではありません。必要な温度や圧力、加工速度などは、材料の性質や求める仕上がりに応じて調整されます。
どのような種類がある？
代表的な方法には、平らな型を使うものと、円筒状のロールを使うものがあります。また、模様を形成するための型自体にも、異なる製作方法があります。
平らな型を使う方法
平らな型を使う方法は、紙製品や印刷物などに部分的な立体模様を付ける場合に利用されます。代表的な例として、パッケージのロゴや文字、装飾部分などを浮き上がらせる表現があります。一般的には、凹凸を持つ型を用いて素材を押し、目的の形状に変形させます。模様を付けたい位置を限定しやすい一方、対応できる素材や形状、加工範囲は設備によって異なります。
ロールを使う方法
ロールを使う方法は、フィルムやシートなど、連続した材料の表面に模様を形成する際に利用されます。凹凸を設けた円筒状のロールと、対になるロールなどの間に素材を通し、圧力を加えて加工する仕組みです。樹脂フィルムでは、素材に応じて熱を利用することもあります。
連続的に処理できるため、一定の長さを持つ材料への加工に適しています。ただし、模様の再現性や仕上がりは、ロールの形状、温度、圧力、送り速度などの条件に左右されます。
腐食版と彫刻版の違い
腐食版と彫刻版の主な違いは、型の表面に凹凸を形成する方法です。腐食版は、金属表面の加工したい部分を薬品で腐食させ、模様を形成するものです。エッチングと呼ばれる技術が用いられます。
一方、彫刻版は、切削工具などを使って金属を削り、目的の形状を作るものです。機械加工によって凹凸を形成する方法が代表的です。腐食版と彫刻版では、形成できる凹凸の形状や深さ、加工精度などに違いがあり、求める模様に応じて使い分けられます。
ただし、腐食版と彫刻版のどちらが優れているかは一概に判断できません。必要な凹凸の深さや形状、型の材質、製作方法などを踏まえて選ぶことが重要です。
なお、これらは主に型の製作方法による分類であり、平らな型とロールを使う方法とは区別して考える必要があります。
どのような効果が期待できる？

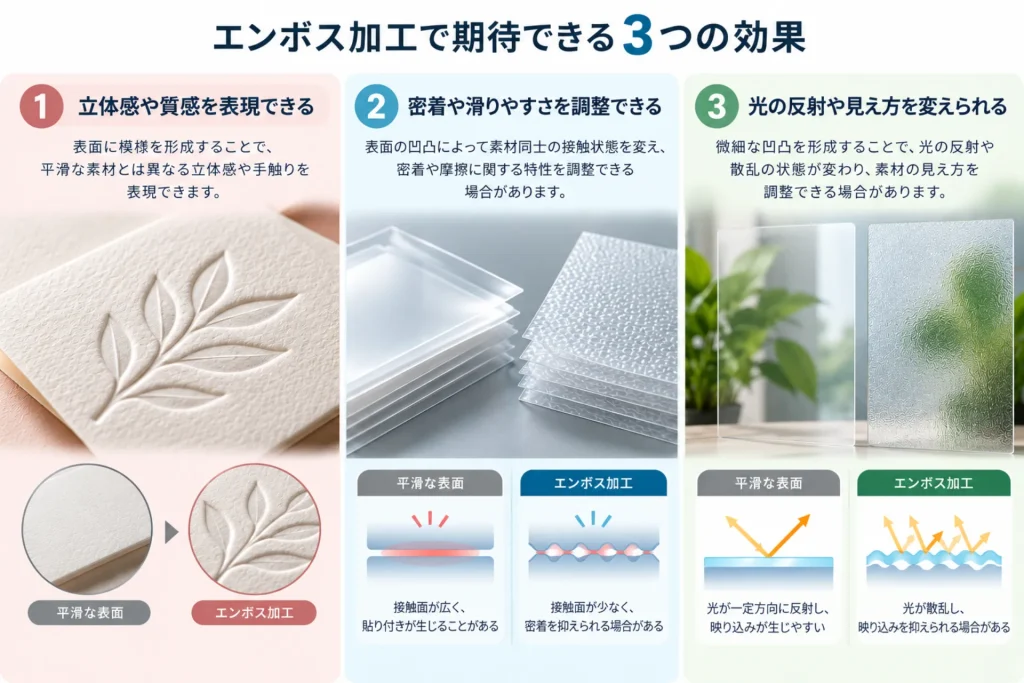

表面に凹凸を付けることで、見た目や手触りを変えるだけでなく、素材の接触状態や光の反射・散乱などに影響を与えることがあります。ここでは、代表的な3つの効果を紹介します。
立体感や質感を表現できる
表面に模様を形成すると、平滑な素材とは異なる立体感や手触りを表現できます。例えば、紙製のパッケージでは、文字やロゴを浮き上がらせることで、印刷だけでは表現しにくい凹凸を付けられます。また、フィルムやシートでは、細かな模様によって表面の質感を変えることも可能です。ただし、仕上がりの印象は模様の深さや大きさ、素材の色や光沢などによって変わります。
密着や滑りやすさを調整できる
表面に凹凸を設けることで、素材同士の接触状態を変え、密着や摩擦に関する特性を調整できる場合があります。平滑なフィルム同士が重なると、条件によっては貼り付きが生じることもあるため、注意が必要です。表面に細かな凹凸を形成して接触状態を変えることは、こうした密着を抑える方法の一つです。
また、表面形状によって滑りやすさが変わる場合もあります。ただし、凹凸を付ければ必ず摩擦が小さくなるわけではありません。素材の組み合わせや模様の形状、使用環境などによって結果は異なります。
光の反射や見え方を変えられる
微細な凹凸を形成すると、光の反射や散乱の状態が変わり、素材の見え方を調整できる場合があります。樹脂フィルムの表面形状を工夫し、光の拡散や映り込みの抑制を図ることも、用途の一つです。
ただし、目的とする光学特性を得るには、凹凸の大きさや形状、配列などを適切に設計する必要があります。すべての模様が光拡散や反射防止に適しているわけではないため、求める性能に応じた検討が必要です。
メリットとデメリットは？
表面に立体的な模様を形成できることは大きな特徴ですが、素材や加工条件によっては制約もあります。導入を検討する際は、利点だけでなく注意点も確認しましょう。
【メリット】意匠性と機能性を調整できる
主なメリットには、次のようなものがあります。
- 立体感や質感を表現できる： 紙製品やフィルムなどの表面に凹凸を付け、見た目や手触りを変えられる
- 表面の特性を調整できる： 凹凸の形状によって、素材同士の密着や滑りやすさ、光の反射・散乱などに影響を与えられる
- 用途に応じた模様を設計できる： 目的に合わせて凹凸の形状や大きさを検討し、さまざまな用途に対応できる
ただし、実現できる機能や性能の範囲は、素材や設備、加工条件によって異なります。
【デメリット】素材や加工条件による制約がある
一方、次のような点には注意が必要です。
- 型の製作に費用や時間がかかる： 専用の型やロールを製作する場合は、初期費用や製作期間を考慮する必要がある
- 素材によっては変形などが生じる： 熱や圧力の影響で、厚みの変化や表面の損傷などが起こる場合がある
- 加工条件の管理が必要になる： 細かな模様や高い再現性を求める場合は、温度や圧力などの条件を適切に調整する必要がある
そのため、生産数量や必要な精度、コストなどを踏まえ、適した方法を検討することが大切です。
加工を検討するときの注意点は？
目的に合った仕上がりを得るためには、素材の性質や必要な機能を整理し、実際の加工結果を確認することが重要です。
素材と目的に合った凹凸形状を確認する
まずは、何のために表面に凹凸を付けるのかを明確にすることが大切です。具体的には、次のような点を確認しましょう。
- 加工の目的： 立体感のある見た目にしたいのか、フィルム同士の密着を抑えたいのかなど、求める機能を整理する
- 素材の性質： 厚みや耐熱性、柔軟性などを確認し、対応できる方法や条件を検討する
- 凹凸の形状： 必要な模様の深さや大きさ、形状などを整理し、加工先と仕様を確認する
試作や評価で仕上がりを確かめる
必要な品質を確保するには、試作や評価によって仕上がりを確認することが重要です。特に、次のような点を確認しましょう。
- 模様の再現性： 設計した凹凸が適切に形成されているか、仕上がりにばらつきがないかを確認する
- 素材への影響： 加工による寸法変化や変形、表面の損傷などが生じていないかを調べる
- 必要な性能： 密着防止や滑り性、光拡散など、目的とする機能が得られているかを評価する
加工後の外観だけでなく、実際に使用する環境を想定して確認することも大切です。
まとめ
エンボス加工は、素材の表面に凹凸を形成する技術です。平らな型やロールを使う方法があり、見た目や手触りの変化だけでなく、密着防止や光学特性の調整などを目的として利用されています。
ただし、得られる効果や適した方法は、素材の性質や凹凸の形状、加工条件によって異なります。導入する際は、必要な機能や仕上がりを明確にし、試作や評価を通じて適切な方法を検討しましょう。
